Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
10-12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (15 А; 1.80 В/эл)
|
150 Ач
|
5 часовой разряд (24.5 А; 1.75 В/эл)
|
122.5 Ач
|
1 часовой разряд (103 А; 1.60 В/эл)
|
103 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
3.1 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
970 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
19 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B
|
Тип клемм
под болт М8
|
 |
 |
|

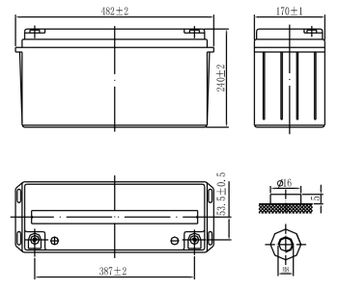

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
474 |
340 |
283 |
186 |
130 |
103 |
42.9 |
27.6 |
15.4 |
1.65V |
441 |
322 |
268 |
177 |
124 |
98.7 |
41.1 |
26.4 |
15.3 |
1.70V |
411 |
303 |
254 |
167 |
118 |
94.1 |
39.3 |
25.3 |
15.2 |
1.75V |
386 |
285 |
239 |
158 |
111 |
89.2 |
37.4 |
24.5 |
15.1 |
1.80V |
367 |
274 |
230 |
153 |
108 |
87.2 |
36.7 |
23.7 |
15.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
824 |
605 |
505 |
329 |
232 |
186 |
79.2 |
53.7 |
30.2 |
1.65V |
784 |
583 |
487 |
318 |
225 |
182 |
77.2 |
52.4 |
30.1 |
1.70V |
745 |
560 |
470 |
308 |
220 |
178 |
75.2 |
51.0 |
30.0 |
1.75V |
706 |
537 |
452 |
297 |
213 |
174 |
73.3 |
50.0 |
29.9 |
1.80V |
685 |
515 |
435 |
286 |
207 |
170 |
71.3 |
48.8 |
29.9 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
