Описание
Конструкция батареи Delta DTM 1226
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики Delta DTM 1226
Номинальное напряжение
|
12 В
|
Срок службы
|
6 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (1.3 А; 1,75 В/эл)
|
26 Ач
|
10 часовой разряд (2.38 А; 1,75 В/эл)
|
23.8 Ач
|
5 часовой разряд (4.5 А; 1,75 В/эл)
|
22.5 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
10 мОм
|
|
Особенности Delta DTM 1226
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур Delta DTM 1226
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
300 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения Delta DTM 1226
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
F
|
Тип клемм
под болт M5
|
 |
 |
|

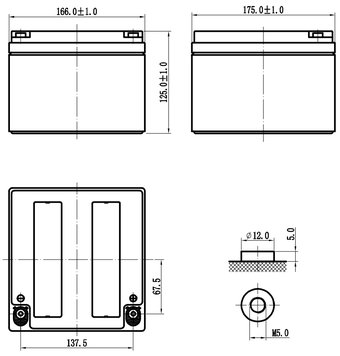

Габариты Delta DTM 1226 (±1мм)

|
Разряд постоянным током Delta DTM 1226, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
110 |
68.8 |
52.0 |
31.0 |
17.0 |
7.59 |
4.87 |
2.53 |
1.34 |
1.65V |
104 |
65.5 |
49.7 |
29.8 |
16.4 |
7.36 |
4.76 |
2.48 |
1.33 |
1.70V |
98.3 |
62.1 |
47.3 |
28.5 |
15.7 |
7.10 |
4.64 |
2.43 |
1.32 |
1.75V |
92.2 |
58.6 |
44.9 |
27.1 |
15.0 |
6.82 |
4.50 |
2.38 |
1.30 |
1.80V |
86.1 |
55.1 |
42.4 |
25.7 |
14.3 |
6.52 |
4.34 |
2.32 |
1.28 |
Разряд постоянной мощностью Delta DTM 1226, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
197 |
117 |
96.3 |
58.8 |
33.9 |
14.5 |
8.49 |
4.49 |
2.55 |
1.65V |
185 |
110 |
91.1 |
55.9 |
32.5 |
14.2 |
8.34 |
4.42 |
2.53 |
1.70V |
173 |
103 |
85.8 |
52.9 |
31.0 |
13.8 |
8.18 |
4.34 |
2.51 |
1.75V |
161 |
96.8 |
80.5 |
49.8 |
29.4 |
13.4 |
8.00 |
4.28 |
2.47 |
1.80V |
149 |
89.8 |
75.2 |
46.7 |
27.8 |
12.9 |
7.81 |
4.22 |
2.46 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
