Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
12 В
|
|
Срок службы
|
10-12 лет
|
| Номинальная емкость (25°С) |
|
10 часовой разряд (6.5 А; 1.80 В/эл)
|
65 Ач
|
|
5 часовой разряд (10.8 А; 1.75 В/эл)
|
54 Ач
|
|
1 часовой разряд (43.1 А; 1.60 В/эл)
|
43.1 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
6 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
650 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
19 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B
|
Тип клемм
под болт M6
|
 |
 |
|

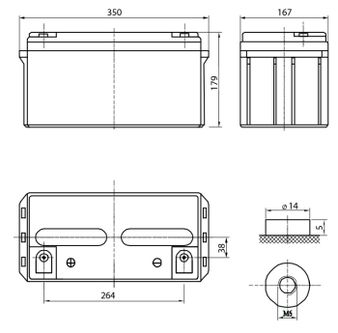

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1.60V |
207 |
154 |
121 |
68.4 |
50.9 |
43.1 |
16.9 |
11.5 |
6.58 |
| 1.65V |
196 |
149 |
116 |
66.3 |
49.5 |
42.0 |
16.5 |
11.2 |
6.56 |
| 1.70V |
184 |
138 |
110 |
64.3 |
48.2 |
41.0 |
16.1 |
11.0 |
6.54 |
| 1.75V |
172 |
127 |
104 |
62.2 |
46.7 |
39.9 |
15.7 |
10.8 |
6.52 |
| 1.80V |
159 |
116 |
96.5 |
59.9 |
45.3 |
39.0 |
15.4 |
10.6 |
6.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1.60V |
368 |
272 |
197 |
119 |
90.7 |
78.8 |
33.8 |
22.5 |
12.8 |
| 1.65V |
347 |
258 |
193 |
118 |
89.3 |
77.0 |
33.1 |
22.3 |
12.7 |
| 1.70V |
325 |
243 |
190 |
117 |
87.9 |
75.3 |
32.4 |
21.8 |
12.6 |
| 1.75V |
304 |
229 |
186 |
114 |
85.5 |
73.5 |
31.8 |
21.6 |
12.5 |
| 1.80V |
292 |
212 |
177 |
112 |
84.4 |
72.7 |
31.1 |
21.4 |
12.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
