Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
12 В
|
|
Срок службы
|
10-12 лет
|
| Номинальная емкость (25°С) |
|
20 часовой разряд (3.75 А; 1.75 В/эл)
|
75 Ач
|
|
10 часовой разряд (6.83 А; 1.75 В/эл)
|
68.3 Ач
|
|
1 часовой разряд (42.8 А; 1.60 В/эл)
|
42.8 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
4.8 мОм
|
|
Особенности
- LCD дисплей, отображающий состояние АКБ;
- Звуковое оповещение в случае необходимости проверки аккумулятора;
- Соответствие требованиям UL, IEC, Гост Р;
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Запатентованная технология IC Power;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS, не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
700 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
20 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Шкафы оперативного тока
- Электро-медицинское оборудование, инвалидные коляски
- Системы отопления и водоснабжения
Корпус
B
|
Тип клемм
под болт M6
|
 |
 |
|

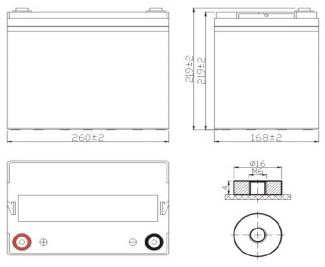

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
213 |
142 |
112 |
70.0 |
42.8 |
17.4 |
12.4 |
6.89 |
3.78 |
| 1.65V |
207 |
139 |
110 |
69.0 |
41.8 |
17.3 |
12.3 |
6.92 |
3.77 |
| 1.70V |
203 |
135 |
108 |
67.9 |
40.8 |
17.3 |
12.2 |
6.88 |
3.75 |
| 1.75V |
191 |
131 |
105 |
66.0 |
39.7 |
17.0 |
12.0 |
6.83 |
3.75 |
| 1.80V |
179 |
127 |
102 |
64.0 |
39.1 |
16.9 |
11.9 |
6.82 |
3.74 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
407 |
309 |
242 |
155 |
94.0 |
39.6 |
26.4 |
14.9 |
7.79 |
| 1.65V |
397 |
295 |
237 |
150 |
92.2 |
38.5 |
26.1 |
14.5 |
7.64 |
| 1.70V |
369 |
284 |
233 |
143 |
88.1 |
38.3 |
25.5 |
14.1 |
7.48 |
| 1.75V |
350 |
269 |
220 |
140 |
84.9 |
37.6 |
25.6 |
14.0 |
7.30 |
| 1.80V |
336 |
256 |
209 |
138 |
82.9 |
37.4 |
25.3 |
13.6 |
7.13 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
