Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
12 В
|
|
Срок службы
|
10-12 лет
|
| Номинальная емкость (25°С) |
|
10 часовой разряд (9 А; 1.80 В/эл)
|
90 Ач
|
|
5 часовой разряд (15.4 А; 1.75 В/эл)
|
77 Ач
|
|
1 часовой разряд (53.5 А; 1.60 В/эл)
|
53.5 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
5 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
900 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
19 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B
|
Тип клемм
под болт M6
|
 |
 |
|

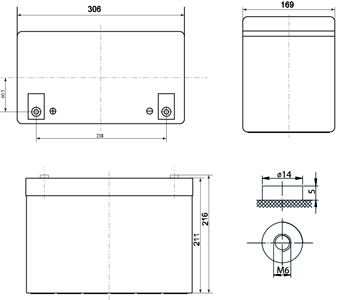

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1.60V |
289 |
207 |
162 |
92.0 |
65.3 |
53.5 |
24.0 |
16.2 |
9.20 |
| 1.65V |
267 |
195 |
154 |
89.3 |
63.9 |
52.5 |
23.5 |
16.0 |
9.15 |
| 1.70V |
248 |
183 |
145 |
86.4 |
62.5 |
51.3 |
23.0 |
15.7 |
9.10 |
| 1.75V |
230 |
170 |
136 |
83.2 |
60.9 |
50.0 |
22.5 |
15.4 |
9.05 |
| 1.80V |
208 |
155 |
126 |
80.0 |
58.9 |
48.5 |
21.8 |
15.0 |
9.00 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1.60V |
529 |
375 |
305 |
172 |
123 |
103 |
46.8 |
31.5 |
17.8 |
| 1.65V |
490 |
363 |
289 |
168 |
121 |
101 |
46.0 |
31.2 |
17.7 |
| 1.70V |
471 |
350 |
281 |
163 |
119 |
99.0 |
45.1 |
30.9 |
17.7 |
| 1.75V |
444 |
335 |
271 |
158 |
116 |
97.0 |
44.2 |
30.5 |
17.6 |
| 1.80V |
419 |
315 |
258 |
152 |
113 |
95.0 |
43.2 |
30.0 |
17.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
