Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
8 лет
|
Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.80 В/эл
|
21 Вт
|
20 часовой разряд (0.25 А; 1.75 В/эл)
|
5 Ач
|
10 часовой разряд (0.49 А; 1.75 В/эл)
|
4.9 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
32 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
75 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
20 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
B
|
Тип клемм
нож F2
|
 |
 |
|

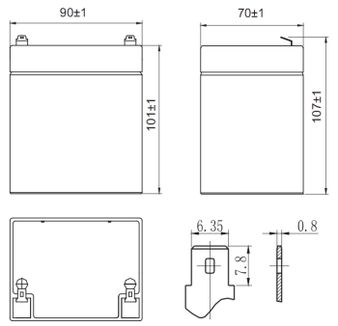

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
29.6 |
19.6 |
14.2 |
8.08 |
4.64 |
1.84 |
1.32 |
0.65 |
0.33 |
1.65V |
27.9 |
18.5 |
13.4 |
7.66 |
4.43 |
1.77 |
1.27 |
0.63 |
0.33 |
1.70V |
26.1 |
17.5 |
12.7 |
7.24 |
4.21 |
1.68 |
1.21 |
0.53 |
0.27 |
1.75V |
24.4 |
16.4 |
11.9 |
6.83 |
4.00 |
1.56 |
1.11 |
0.50 |
0.25 |
1.80V |
23.3 |
15.8 |
11.6 |
6.64 |
3.91 |
1.51 |
1.07 |
0.47 |
0.24 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
51.4 |
34.7 |
26.3 |
15.1 |
8.99 |
3.54 |
2.55 |
1.24 |
0.66 |
1.65V |
49.2 |
33.4 |
25.4 |
14.6 |
8.74 |
3.47 |
2.51 |
1.23 |
0.64 |
1.70V |
47.0 |
32.1 |
24.5 |
14.2 |
8.50 |
3.37 |
2.43 |
1.19 |
0.61 |
1.75V |
44.9 |
30.7 |
23.6 |
13.6 |
8.25 |
3.20 |
2.28 |
1.09 |
0.54 |
1.80V |
42.7 |
29.5 |
22.7 |
13.2 |
8.00 |
3.07 |
2.18 |
1.02 |
0.50 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
