Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
8 лет
|
Номинальная емкость (25°С) |
15 мин.разряд постоянной мощностью до 1.70 В/эл
|
34 Вт
|
20 часовой разряд (0.45 А; 1.75 В/эл)
|
9 Ач
|
10 часовой разряд (0.859 А; 1.75 В/эл)
|
8.59 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
20 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
120 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
D
|
Тип клемм
нож F2
|
 |
 |
|

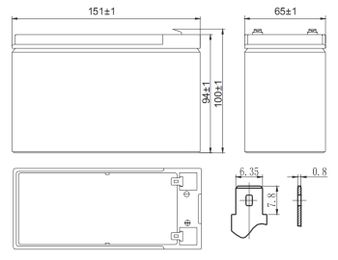

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
42.0 |
27.8 |
20.2 |
11.0 |
6.18 |
3.00 |
1.79 |
1.00 |
0.52 |
1.65V |
39.5 |
26.2 |
19.2 |
10.5 |
5.89 |
2.87 |
1.73 |
0.97 |
0.51 |
1.70V |
37.0 |
24.7 |
18.1 |
9.90 |
5.61 |
2.73 |
1.64 |
0.92 |
0.48 |
1.75V |
34.4 |
23.2 |
17.0 |
9.33 |
5.32 |
2.58 |
1.55 |
0.86 |
0.45 |
1.80V |
33.0 |
22.4 |
16.5 |
9.08 |
5.21 |
2.50 |
1.49 |
0.82 |
0.42 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
74.5 |
49.7 |
36.1 |
20.7 |
11.6 |
5.64 |
3.43 |
1.88 |
0.99 |
1.65V |
71.3 |
47.8 |
35.1 |
19.9 |
11.2 |
5.51 |
3.37 |
1.87 |
0.96 |
1.70V |
68.1 |
46.0 |
34.1 |
19.3 |
10.9 |
5.35 |
3.27 |
1.81 |
0.93 |
1.75V |
65.0 |
44.1 |
32.1 |
18.6 |
10.6 |
5.17 |
3.15 |
1.73 |
0.88 |
1.80V |
61.8 |
42.2 |
31.0 |
17.9 |
10.3 |
4.97 |
3.02 |
1.64 |
0.82 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
