Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
12 В
|
|
Срок службы
|
8 лет
|
| Номинальная емкость (25°С) |
|
15 мин.разряд постоянной мощностью до 1.70 В/эл
|
83 Вт
|
|
20 часовой разряд (1 А; 1.75 В/эл)
|
20 Ач
|
|
10 часовой разряд (2.01 А; 1.75 В/эл)
|
20.1 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
9 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷55
|
|
Хранение
|
-10÷50
|
|
Макс. разрядный ток (25°С)
|
300 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
Корпус
E
|
Тип клемм
под болт M5
|
 |
 |
|

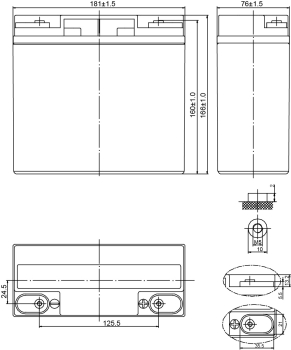

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
90.7 |
66.4 |
50.3 |
29.9 |
16.0 |
6.13 |
3.91 |
2.07 |
1.07 |
| 1.65V |
88.5 |
64.7 |
49.7 |
28.5 |
15.5 |
6.10 |
3.87 |
2.04 |
1.07 |
| 1.70V |
87.0 |
63.0 |
48.9 |
27.7 |
15.2 |
6.04 |
3.75 |
2.01 |
1.04 |
| 1.75V |
80.4 |
58.1 |
45.1 |
27.3 |
14.9 |
5.96 |
3.65 |
2.01 |
1.00 |
| 1.80V |
75.7 |
57.3 |
42.5 |
26.5 |
14.7 |
5.83 |
3.61 |
1.96 |
0.95 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
172 |
116 |
86.3 |
51.5 |
29.8 |
11.6 |
7.27 |
3.80 |
2.01 |
| 1.65V |
167 |
115 |
85.1 |
50.7 |
29.2 |
11.5 |
7.18 |
3.77 |
1.97 |
| 1.70V |
164 |
113 |
83.5 |
50.1 |
28.5 |
11.4 |
7.09 |
3.77 |
1.91 |
| 1.75V |
161 |
112 |
77.8 |
48.5 |
27.6 |
11.3 |
7.00 |
3.76 |
1.83 |
| 1.80V |
158 |
108 |
73.3 |
47.4 |
27.2 |
11.2 |
6.99 |
3.74 |
1.77 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
