Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
6 В
|
Срок службы
|
8 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (0.36 А; 1.75 В/эл)
|
7.2 Ач
|
10 часовой разряд (0.65 А; 1.75 В/эл)
|
6.5 Ач
|
5 часовой разряд (1.2 А; 1.75 В/эл)
|
6 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
14 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
108 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
15 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
9.9 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B
|
Тип клемм
нож F1
|
 |
 |
|

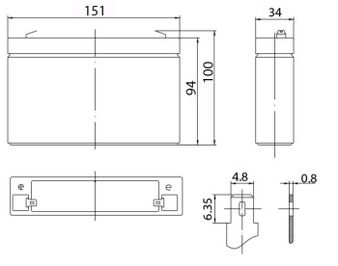

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
28.1 |
17.3 |
14.0 |
8.05 |
4.70 |
1.82 |
1.29 |
0.66 |
0.37 |
1.65V |
26.4 |
16.8 |
13.7 |
7.85 |
4.65 |
1.79 |
1.26 |
0.66 |
0.37 |
1.70V |
25.5 |
16.4 |
13.4 |
7.70 |
4.57 |
1.75 |
1.25 |
0.66 |
0.37 |
1.75V |
23.7 |
15.9 |
13.1 |
7.45 |
4.46 |
1.70 |
1.20 |
0.65 |
0.36 |
1.80V |
21.2 |
15.4 |
12.3 |
7.00 |
4.30 |
1.64 |
1.19 |
0.65 |
0.36 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
53.3 |
34.0 |
27.9 |
16.0 |
9.37 |
3.60 |
2.25 |
1.19 |
0.71 |
1.65V |
51.6 |
33.3 |
27.4 |
15.6 |
9.28 |
3.56 |
2.23 |
1.18 |
0.71 |
1.70V |
50.0 |
32.5 |
26.7 |
15.3 |
9.12 |
3.50 |
2.20 |
1.18 |
0.71 |
1.75V |
46.5 |
31.4 |
26.0 |
14.8 |
8.86 |
3.38 |
2.17 |
1.18 |
0.69 |
1.80V |
41.0 |
30.3 |
24.5 |
14.0 |
8.55 |
3.25 |
2.12 |
1.17 |
0.69 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
