Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (4.5 А; 1.8 В/эл)
|
45 Ач
|
5 часовой разряд (7.82 А; 1,75 В/эл)
|
39.1 Ач
|
1 часовой разряд (29.31 А; 1.65 В/эл)
|
29.31 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
6.1 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
450 А (5с)
|
Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
E
|
Тип клемм
под болт M6
|
 |
 |
|

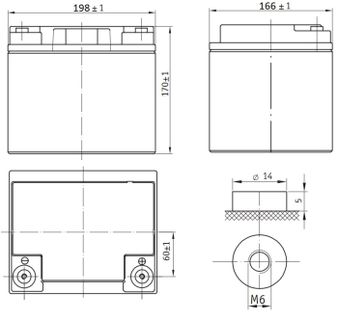

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
158 |
109 |
85.8 |
51.4 |
38.8 |
30.7 |
13.0 |
8.87 |
5.06 |
1.65V |
148 |
103 |
81.4 |
48.7 |
36.9 |
29.3 |
12.5 |
8.51 |
4.88 |
1.70V |
139 |
96.6 |
76.9 |
46.1 |
35.0 |
27.9 |
11.9 |
8.16 |
4.70 |
1.75V |
129 |
91.2 |
72.5 |
43.5 |
33.2 |
26.5 |
11.4 |
7.82 |
4.54 |
1.80V |
124 |
87.7 |
69.9 |
42.3 |
32.3 |
25.9 |
11.2 |
7.70 |
4.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
279 |
191 |
153 |
90.3 |
69.6 |
57.4 |
23.7 |
16.3 |
9.35 |
1.65V |
268 |
183 |
148 |
87.4 |
67.5 |
56.7 |
23.1 |
15.9 |
9.20 |
1.70V |
256 |
176 |
143 |
84.5 |
65.4 |
55.9 |
22.6 |
15.6 |
9.06 |
1.75V |
243 |
169 |
138 |
81.5 |
63.4 |
52.8 |
22.1 |
15.3 |
8.95 |
1.80V |
232 |
162 |
132 |
78.6 |
61.3 |
51.3 |
21.5 |
14.9 |
8.79 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
