Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
6 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (0.06 А; 1,75 В/эл)
|
1.2 Ач
|
10 часовой разряд (0.12 А; 1,75 В/эл)
|
1.15 Ач
|
5 часовой разряд (0.23 А; 1,75 В/эл)
|
1.1 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
55 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
18 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
F
|
Тип клемм
нож F1
|
 |
 |
|

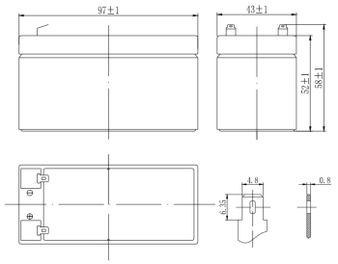

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
5.72 |
3.85 |
2.67 |
1.49 |
0.89 |
0.39 |
0.25 |
0.13 |
0.07 |
1.65V |
5.42 |
3.66 |
2.55 |
1.43 |
0.86 |
0.37 |
0.24 |
0.13 |
0.06 |
1.70V |
5.12 |
3.48 |
2.43 |
1.36 |
0.83 |
0.36 |
0.24 |
0.12 |
0.06 |
1.75V |
4.80 |
3.28 |
2.31 |
1.30 |
0.79 |
0.34 |
0.23 |
0.12 |
0.06 |
1.80V |
4.48 |
3.08 |
2.18 |
1.23 |
0.76 |
0.33 |
0.22 |
0.11 |
0.06 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
9.90 |
6.24 |
5.14 |
2.94 |
1.79 |
0.73 |
0.50 |
0.27 |
0.13 |
1.65V |
9.28 |
5.87 |
4.85 |
2.78 |
1.72 |
0.72 |
0.49 |
0.26 |
0.13 |
1.70V |
8.67 |
5.51 |
4.58 |
2.64 |
1.64 |
0.69 |
0.48 |
0.26 |
0.12 |
1.75V |
8.06 |
5.15 |
4.29 |
2.49 |
1.56 |
0.67 |
0.47 |
0.25 |
0.12 |
1.80V |
7.47 |
4.79 |
4.00 |
2.33 |
1.47 |
0.66 |
0.46 |
0.25 |
0.11 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
