Описание
Конструкция батареи Delta DTM 1205
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики Delta DTM 1205
Номинальное напряжение
|
12 В
|
Срок службы
|
6 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (0.25 А; 1,75 В/эл)
|
5 Ач
|
10 часовой разряд (0.47 А; 1,75 В/эл)
|
4.7 Ач
|
5 часовой разряд (0.85 А; 1,75 В/эл)
|
4.25 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (20°С)
|
34 мОм
|
|
Особенности Delta DTM 1205
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур Delta DTM 1205
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
75 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
20 мВ/°С
|
Cферы применения Delta DTM 1205
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B
|
Тип клемм
нож F1
|
 |
 |
|

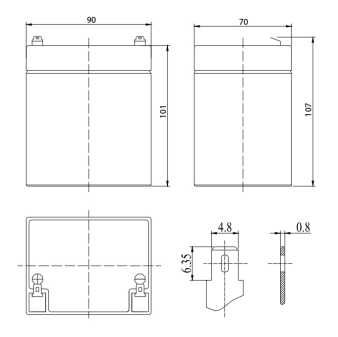

Габариты Delta DTM 1205(±1мм)

|
Разряд постоянным током Delta DTM 1205, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
21.0 |
12.5 |
10.0 |
5.50 |
3.25 |
1.39 |
0.92 |
0.50 |
0.26 |
1.65V |
19.9 |
11.9 |
9.56 |
5.28 |
3.13 |
1.35 |
0.90 |
0.49 |
0.26 |
1.70V |
18.8 |
11.3 |
9.10 |
5.05 |
3.01 |
1.30 |
0.88 |
0.48 |
0.25 |
1.75V |
17.6 |
10.6 |
8.63 |
4.81 |
2.88 |
1.25 |
0.85 |
0.47 |
0.25 |
1.80V |
16.4 |
10.0 |
8.14 |
4.56 |
2.74 |
1.19 |
0.82 |
0.46 |
0.25 |
Разряд постоянной мощностью Delta DTM 1205, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
35.0 |
23.3 |
18.2 |
10.3 |
6.30 |
2.63 |
1.80 |
0.97 |
0.49 |
1.65V |
32.8 |
22.0 |
17.3 |
9.70 |
6.10 |
2.56 |
1.77 |
0.96 |
0.49 |
1.70V |
30.7 |
20.6 |
16.4 |
9.10 |
5.80 |
2.49 |
1.74 |
0.94 |
0.47 |
1.75V |
28.5 |
19.3 |
15.4 |
8.60 |
5.50 |
2.42 |
1.70 |
0.93 |
0.47 |
1.80V |
26.4 |
17.9 |
14.3 |
8.10 |
5.20 |
2.33 |
1.66 |
0.92 |
0.47 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
