Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
6 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (0.73 А; 1.75 В/эл)
|
14.5 Ач
|
10 часовой разряд (1.31 А; 1.75 В/эл)
|
13.1 Ач
|
5 часовой разряд (2.05 А; 1.75 В/эл)
|
10.3 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
25 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
165 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
5 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
3.3 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
D
|
Тип клемм
нож F2
|
 |
 |
|

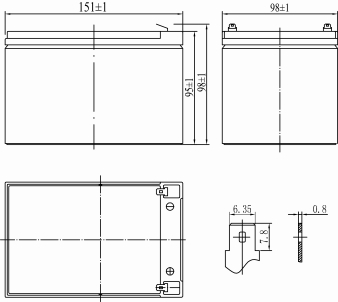

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
62.4 |
38.0 |
29.5 |
18.8 |
8.74 |
3.35 |
2.21 |
1.40 |
0.80 |
1.65V |
60.5 |
36.9 |
28.7 |
18.1 |
8.68 |
3.17 |
2.16 |
1.38 |
0.79 |
1.70V |
58.8 |
36.1 |
28.3 |
16.4 |
8.52 |
3.00 |
2.11 |
1.33 |
0.77 |
1.75V |
54.9 |
34.1 |
27.0 |
15.6 |
8.40 |
2.93 |
2.05 |
1.31 |
0.73 |
1.80V |
51.0 |
32.3 |
26.0 |
14.4 |
8.26 |
2.86 |
2.02 |
1.30 |
0.72 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
115 |
71.4 |
56.4 |
37.4 |
15.2 |
5.92 |
4.12 |
2.57 |
1.41 |
1.65V |
111 |
69.5 |
55.3 |
37.2 |
15.1 |
5.90 |
4.12 |
2.57 |
1.41 |
1.70V |
107 |
67.3 |
54.0 |
36.0 |
14.9 |
5.85 |
4.10 |
2.57 |
1.41 |
1.75V |
101 |
64.3 |
52.4 |
35.3 |
14.6 |
5.80 |
4.07 |
2.55 |
1.40 |
1.80V |
87.0 |
58.3 |
50.1 |
33.9 |
14.2 |
5.68 |
4.02 |
2.51 |
1.37 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
