Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
6 В
|
|
Срок службы
|
6 лет
|
| Номинальная емкость (25°С) |
|
20 часовой разряд (0.6 А; 1,75 В/эл)
|
12 Ач
|
|
10 часовой разряд (1.001 А; 1,75 В/эл)
|
10.01 Ач
|
|
5 часовой разряд (1.838 А; 1,75 В/эл)
|
9.19 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
10 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
150 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
15 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
9.9 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B
|
Тип клемм
нож F1
|
 |
 |
|

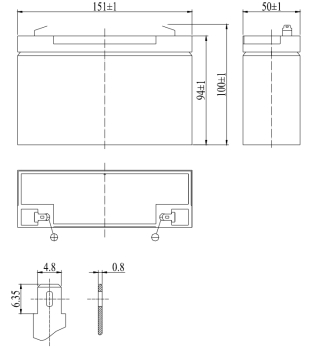

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
39.9 |
26.3 |
20.6 |
11.0 |
6.73 |
2.79 |
2.00 |
1.07 |
0.62 |
| 1.65V |
37.8 |
25.0 |
19.7 |
10.6 |
6.49 |
2.69 |
1.94 |
1.05 |
0.61 |
| 1.70V |
35.7 |
23.7 |
18.8 |
10.1 |
6.23 |
2.60 |
1.89 |
1.02 |
0.61 |
| 1.75V |
33.5 |
22.4 |
17.8 |
9.63 |
5.96 |
2.50 |
1.84 |
1.00 |
0.60 |
| 1.80V |
31.2 |
21.0 |
16.8 |
9.13 |
5.67 |
2.39 |
1.78 |
0.98 |
0.59 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
74.6 |
52.1 |
41.2 |
24.3 |
14.0 |
5.86 |
4.13 |
2.18 |
1.26 |
| 1.65V |
69.9 |
49.0 |
38.9 |
23.1 |
13.4 |
5.72 |
4.05 |
2.15 |
1.23 |
| 1.70V |
65.3 |
46.0 |
36.7 |
21.8 |
12.8 |
5.56 |
3.97 |
2.11 |
1.23 |
| 1.75V |
60.7 |
43.0 |
34.4 |
20.6 |
12.1 |
5.39 |
3.88 |
2.08 |
1.21 |
| 1.80V |
56.2 |
40.0 |
32.1 |
19.4 |
11.5 |
5.21 |
3.78 |
2.05 |
1.20 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
