Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
10-12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (4.5 А; 1.80 В/эл)
|
45 Ач
|
5 часовой разряд (7.38 А; 1.75 В/эл)
|
36.9 Ач
|
1 часовой разряд (27.6 А; 1.65 В/эл)
|
27.6 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
7.5 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
450 А (5с)
|
Циклический режим (2.4÷2.45 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.27÷2.3 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
E
|
Тип клемм
под болт M6
|
 |
 |
|

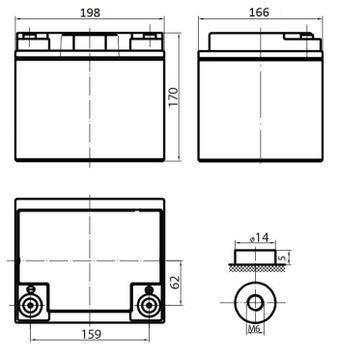

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
149 |
100 |
77.8 |
45.7 |
35.0 |
28.0 |
11.8 |
7.80 |
4.58 |
1.65V |
136 |
95.0 |
74.3 |
45.5 |
34.4 |
27.6 |
11.6 |
7.66 |
4.54 |
1.70V |
134 |
90.0 |
73.0 |
43.9 |
31.9 |
27.2 |
11.3 |
7.52 |
4.53 |
1.75V |
118 |
85.0 |
69.0 |
39.9 |
31.2 |
26.9 |
11.1 |
7.38 |
4.51 |
1.80V |
114 |
80.0 |
66.0 |
39.0 |
30.5 |
26.5 |
10.9 |
7.30 |
4.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
263 |
187 |
147 |
98.6 |
74.6 |
59.2 |
24.5 |
15.8 |
9.02 |
1.65V |
246 |
174 |
140 |
86.9 |
67.6 |
54.8 |
22.8 |
14.8 |
8.81 |
1.70V |
232 |
166 |
135 |
83.8 |
65.3 |
54.0 |
22.5 |
14.7 |
8.63 |
1.75V |
212 |
156 |
127 |
81.8 |
64.1 |
53.1 |
22.3 |
14.5 |
8.44 |
1.80V |
203 |
153 |
126 |
80.0 |
63.0 |
52.3 |
22.0 |
14.2 |
8.24 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
