Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
6 В
|
|
Срок службы
|
8 лет
|
| Номинальная емкость (25°С) |
|
20 часовой разряд (0.6 А; 1.75 В/эл)
|
12 Ач
|
|
10 часовой разряд (1.15 А; 1.75 В/эл)
|
11.5 Ач
|
|
5 часовой разряд (2.02 А; 1.75 В/эл)
|
10.1 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
10 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
180 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
15 мВ/°С
|
| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
9.9 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B
|
Тип клемм
нож F1
|
 |
 |
|

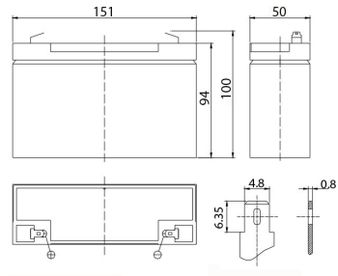

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
50.0 |
34.0 |
25.0 |
13.5 |
7.80 |
3.31 |
2.19 |
1.20 |
0.64 |
| 1.65V |
47.4 |
32.4 |
23.9 |
13.0 |
7.52 |
3.21 |
2.14 |
1.20 |
0.64 |
| 1.70V |
44.7 |
30.7 |
22.8 |
12.4 |
7.22 |
3.10 |
2.08 |
1.18 |
0.62 |
| 1.75V |
41.9 |
29.0 |
21.6 |
11.8 |
6.90 |
2.98 |
2.02 |
1.15 |
0.60 |
| 1.80V |
39.1 |
27.2 |
20.4 |
11.2 |
6.57 |
2.85 |
1.95 |
1.12 |
0.58 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
88.0 |
59.2 |
47.7 |
26.8 |
15.6 |
6.60 |
4.37 |
2.37 |
1.24 |
| 1.65V |
82.5 |
55.7 |
45.1 |
25.9 |
15.1 |
6.42 |
4.26 |
2.35 |
1.23 |
| 1.70V |
77.1 |
52.3 |
42.5 |
24.5 |
14.4 |
6.22 |
4.10 |
2.31 |
1.21 |
| 1.75V |
71.7 |
48.8 |
39.8 |
23.1 |
13.8 |
6.00 |
3.96 |
2.25 |
1.18 |
| 1.80V |
66.4 |
45.4 |
37.2 |
21.9 |
13.4 |
5.76 |
3.82 |
2.21 |
1.17 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
