Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (14 А; 1,75 В/эл)
|
140 Ач
|
5 часовой разряд (23.6 А; 1,75 В/эл)
|
118 Ач
|
1 часовой разряд (86.5 А; 1.6 В/эл)
|
86.5 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
3.8 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
950 А (5с)
|
Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|

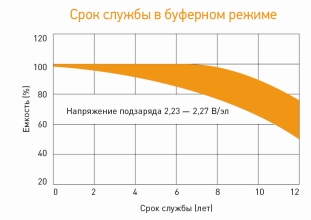

Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
B
|
Тип клемм
под болт М8
|
 |
 |
|

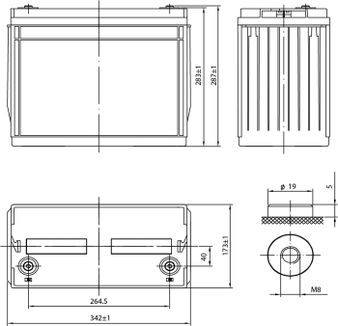

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
438 |
314 |
248 |
147 |
107 |
86.5 |
38.2 |
25.6 |
14.1 |
1.65V |
400 |
292 |
237 |
145 |
105 |
84.3 |
37.4 |
25.0 |
14.1 |
1.70V |
387 |
280 |
231 |
142 |
102 |
82.1 |
36.8 |
24.3 |
14.0 |
1.75V |
345 |
257 |
214 |
139 |
99.8 |
80.2 |
36.1 |
23.6 |
14.0 |
1.80V |
317 |
235 |
197 |
134 |
96.7 |
78.0 |
35.2 |
23.0 |
13.9 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
815 |
566 |
474 |
287 |
206 |
163 |
71.8 |
47.4 |
27.9 |
1.65V |
714 |
529 |
433 |
261 |
200 |
158 |
70.3 |
47.0 |
27.3 |
1.70V |
686 |
512 |
427 |
258 |
195 |
154 |
69.5 |
45.9 |
26.7 |
1.75V |
647 |
483 |
414 |
254 |
192 |
152 |
68.6 |
44.8 |
26.1 |
1.80V |
620 |
448 |
391 |
247 |
189 |
150 |
68.2 |
44.0 |
25.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
