Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
10-12 лет
|
Номинальная емкость (25°С) |
20 часовой разряд (1 А; 1.75 В/эл)
|
20 Ач
|
10 часовой разряд (1.79 А; 1.75 В/эл)
|
17.9 Ач
|
5 часовой разряд (3.15 А; 1.75 В/эл)
|
15.75 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
12.5 мОм
|
|
Особенности
- Технология AGM+GEL;
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS, не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
240 А (5с)
|
Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация
|
20 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
E
|
Тип клемм
Болт+гайка Ø5.5мм
|
 |
 |
|

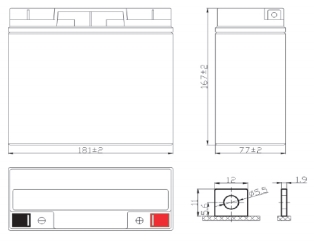

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
69.3 |
43.6 |
34.7 |
20.8 |
11.9 |
4.82 |
3.21 |
1.80 |
1.03 |
1.65V |
67.6 |
42.5 |
33.9 |
20.4 |
11.7 |
4.79 |
3.19 |
1.80 |
1.02 |
1.70V |
65.9 |
41.4 |
33.2 |
19.9 |
11.4 |
4.75 |
3.17 |
1.79 |
1.02 |
1.75V |
64.2 |
40.4 |
32.6 |
19.6 |
11.1 |
4.71 |
3.15 |
1.79 |
1.00 |
1.80V |
61.9 |
38.9 |
31.6 |
18.9 |
10.8 |
4.65 |
3.10 |
1.78 |
0.98 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
1.60V |
129 |
82.0 |
65.8 |
39.8 |
22.9 |
9.55 |
6.40 |
3.61 |
1.81 |
1.65V |
125 |
79.8 |
64.5 |
39.0 |
22.5 |
9.48 |
6.35 |
3.60 |
1.85 |
1.70V |
122 |
77.7 |
63.3 |
38.1 |
22.0 |
9.41 |
6.31 |
3.59 |
1.83 |
1.75V |
119 |
75.7 |
61.8 |
37.2 |
21.5 |
9.31 |
6.25 |
3.59 |
1.77 |
1.80V |
114 |
73.2 |
60.0 |
36.3 |
20.9 |
9.22 |
6.18 |
3.59 |
1.76 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
