Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (1.2 А; 1.8 В/эл)
|
12 Ач
|
5 часовой разряд (2.05 А; 1,75 В/эл)
|
10.25 Ач
|
1 часовой разряд (7.96 А; 1.65 В/эл)
|
7.96 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
17 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
160 А (5с)
|
Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
D
|
Тип клемм
нож F2
|
 |
 |
|

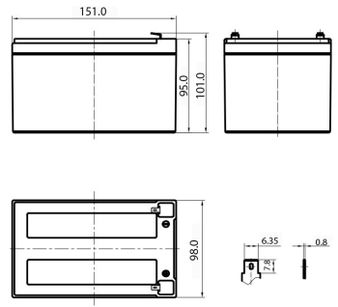

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
45.5 |
31.1 |
24.3 |
13.7 |
10.1 |
8.06 |
3.15 |
2.12 |
1.24 |
1.65V |
44.1 |
30.2 |
23.8 |
13.4 |
9.94 |
7.96 |
3.12 |
2.10 |
1.23 |
1.70V |
42.6 |
29.3 |
23.2 |
13.1 |
9.76 |
7.86 |
3.09 |
2.07 |
1.22 |
1.75V |
41.2 |
28.4 |
22.7 |
12.9 |
9.63 |
7.77 |
3.06 |
2.05 |
1.21 |
1.80V |
39.8 |
27.6 |
22.1 |
12.6 |
9.46 |
7.67 |
3.03 |
2.02 |
1.20 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
84.5 |
57.5 |
45.8 |
26.7 |
19.8 |
15.9 |
6.44 |
4.16 |
2.40 |
1.65V |
82.4 |
56.5 |
45.1 |
26.3 |
19.6 |
15.8 |
6.37 |
4.13 |
2.40 |
1.70V |
80.3 |
55.5 |
44.4 |
25.9 |
19.3 |
15.6 |
6.31 |
4.10 |
2.39 |
1.75V |
78.2 |
54.5 |
43.7 |
25.5 |
19.1 |
15.5 |
6.24 |
4.07 |
2.39 |
1.80V |
76.0 |
53.5 |
43.0 |
25.1 |
18.9 |
15.3 |
6.18 |
4.04 |
2.37 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
