Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (5.5 А; 1.8 В/эл)
|
55 Ач
|
5 часовой разряд (9.23 А; 1,75 В/эл)
|
46.15 Ач
|
1 часовой разряд (34.2 А; 1.65 В/эл)
|
34.2 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
6 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
550 А (5с)
|
Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
B
|
Тип клемм
под болт M6
|
 |
 |
|

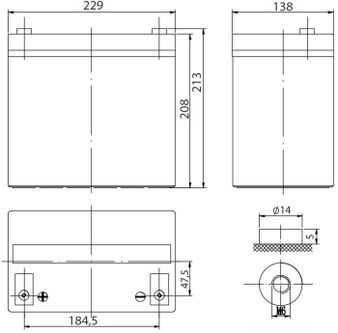

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
175 |
129 |
99.4 |
59.2 |
43.1 |
35.1 |
14.6 |
9.82 |
5.65 |
1.65V |
165 |
124 |
95.4 |
57.4 |
41.9 |
34.2 |
14.2 |
9.57 |
5.62 |
1.70V |
155 |
115 |
90.6 |
55.6 |
40.7 |
33.3 |
13.9 |
9.40 |
5.58 |
1.75V |
145 |
106 |
85.8 |
53.8 |
39.6 |
32.5 |
13.6 |
9.23 |
5.54 |
1.80V |
134 |
99.8 |
79.5 |
51.9 |
38.4 |
31.7 |
13.3 |
9.06 |
5.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
318 |
229 |
182 |
111 |
85.3 |
68.9 |
29.1 |
18.8 |
10.9 |
1.65V |
300 |
225 |
177 |
109 |
84.0 |
67.3 |
28.5 |
18.6 |
10.8 |
1.70V |
281 |
213 |
169 |
107 |
82.3 |
65.8 |
27.9 |
18.2 |
10.6 |
1.75V |
261 |
200 |
162 |
105 |
80.5 |
64.3 |
27.3 |
18.0 |
10.4 |
1.80V |
248 |
186 |
154 |
104 |
78.4 |
64.0 |
26.7 |
17.9 |
10.2 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
