Описание
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
|
Номинальное напряжение
|
6 В
|
|
Срок службы
|
8 лет
|
| Номинальная емкость (25°С) |
|
20 часовой разряд (0.75 А; 1.75 В/эл)
|
15 Ач
|
|
10 часовой разряд (1.35 А; 1.75 В/эл)
|
13.5 Ач
|
|
5 часовой разряд (2.11 А; 1.75 В/эл)
|
10.6 Ач
|
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
10 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
|
Разряд
|
-20÷60
|
|
Заряд
|
-10÷60
|
|
Хранение
|
-20÷60
|
|
Макс. разрядный ток (25°С)
|
175 А (5с)
|
| Циклический режим (2.3÷2.35 В/эл) |
|
Температурная компенсация
|
30 мВ/°С
|

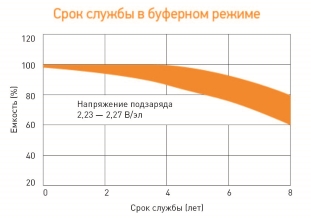

| Буферный режим (2.23÷2.27 В/эл) |
|
Температурная компенсация
|
20 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Различные области приборостроения
- Системы солнечной и ветроэнергетики
Корпус
B
|
Тип клемм
нож F1
|
 |
 |
|

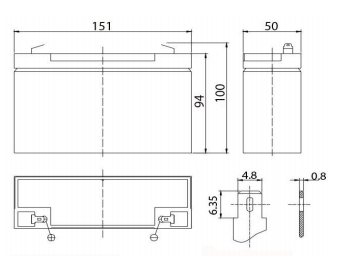

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
66.1 |
40.3 |
31.3 |
19.9 |
9.00 |
3.45 |
2.28 |
1.45 |
0.83 |
| 1.65V |
64.2 |
39.1 |
30.4 |
19.2 |
8.94 |
3.27 |
2.22 |
1.42 |
0.81 |
| 1.70V |
62.3 |
38.3 |
30.0 |
17.4 |
8.78 |
3.09 |
2.17 |
1.37 |
0.79 |
| 1.75V |
58.2 |
36.1 |
28.6 |
16.5 |
8.65 |
3.02 |
2.11 |
1.35 |
0.75 |
| 1.80V |
54.1 |
34.2 |
27.6 |
15.3 |
6.45 |
2.95 |
2.08 |
1.34 |
0.74 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
| В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
1 ч |
3 ч |
5 ч |
10 ч |
20 ч |
| 1.60V |
93.3 |
62.8 |
50.6 |
28.4 |
16.1 |
6.80 |
4.50 |
2.44 |
1.28 |
| 1.65V |
87.5 |
59.0 |
47.8 |
27.5 |
15.6 |
6.61 |
4.39 |
2.42 |
1.27 |
| 1.70V |
81.7 |
55.4 |
45.1 |
26.0 |
14.8 |
6.41 |
4.22 |
2.38 |
1.25 |
| 1.75V |
76.0 |
51.7 |
42.2 |
24.5 |
14.2 |
6.18 |
4.08 |
2.32 |
1.21 |
| 1.80V |
70.4 |
48.1 |
39.4 |
23.2 |
13.8 |
5.93 |
3.93 |
2.28 |
1.20 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
