Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (1.8 А; 1.80 В/эл)
|
18 Ач
|
5 часовой разряд (3.43 А; 1.75 В/эл)
|
17.2 Ач
|
1 часовой разряд (13.3 А; 1.65 В/эл)
|
13.3 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
15 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
230 А (5с)
|
Циклический режим (2.3-2.36 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23-2.28 В/эл) |
Температурная компенсация
|
20 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
E
|
Тип клемм
Болт+гайка Ø5.5мм
|
 |
 |
|

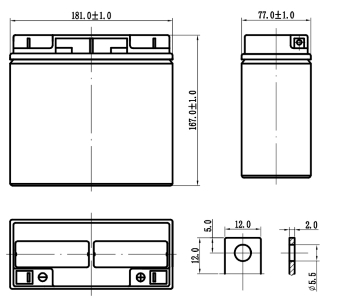

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
75.6 |
51.4 |
39.8 |
22.5 |
16.0 |
13.4 |
5.36 |
3.59 |
1.98 |
1.65V |
73.2 |
50.1 |
38.7 |
22.1 |
15.7 |
13.3 |
5.32 |
3.57 |
1.94 |
1.70V |
71.7 |
48.9 |
38.0 |
21.7 |
15.4 |
13.1 |
5.23 |
3.51 |
1.87 |
1.75V |
70.1 |
47.7 |
37.2 |
21.4 |
15.1 |
12.8 |
5.13 |
3.43 |
1.82 |
1.80V |
68.3 |
46.3 |
36.0 |
21.1 |
14.9 |
12.6 |
5.05 |
3.39 |
1.80 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
150 |
104 |
84.8 |
45.6 |
31.6 |
27.1 |
10.6 |
7.11 |
3.93 |
1.65V |
145 |
102 |
82.6 |
44.3 |
31.1 |
26.8 |
10.5 |
7.05 |
3.84 |
1.70V |
142 |
101 |
80.2 |
43.9 |
30.4 |
26.4 |
10.4 |
6.94 |
3.70 |
1.75V |
139 |
97.2 |
78.4 |
43.2 |
30.0 |
26.3 |
10.1 |
6.82 |
3.56 |
1.80V |
135 |
95.3 |
77.3 |
42.5 |
29.5 |
25.9 |
10.0 |
6.81 |
3.52 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
