Описание
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение
|
12 В
|
Срок службы
|
12 лет
|
Номинальная емкость (25°С) |
10 часовой разряд (2.8 А; 1.8 В/эл)
|
28 Ач
|
5 часовой разряд (5.15 А; 1,75 В/эл)
|
26 Ач
|
1 часовой разряд (22.15 А; 1.65 В/эл)
|
22 Ач
|
|
Саморазряд
|
3% емкости в месяц при 20°С
|
Внутреннее сопротивление
полностью заряженной батареи (25°С)
|
6.7 мОм
|
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур
|
Разряд
|
-20÷60
|
Заряд
|
-10÷60
|
Хранение
|
-20÷60
|
Макс. разрядный ток (25°С)
|
310 А (5с)
|
Циклический режим (2.3-2.35 В/эл) |
Температурная компенсация
|
30 мВ/°С
|
Буферный режим (2.23-2.27 В/эл) |
Температурная компенсация
|
19.8 мВ/°С
|
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Объекты связи
- Объекты энергетики
- Системы солнечной и ветроэнергетики
Корпус
E
|
Тип клемм
под болт M5
|
 |
 |
|

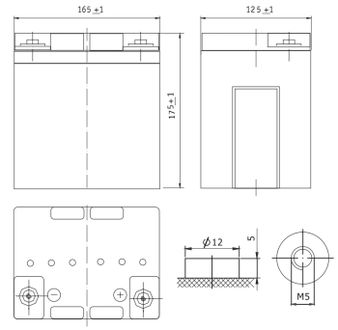

Габариты (±1мм)

|
Разряд постоянным током, А (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
113 |
77.8 |
61.2 |
36.5 |
27.6 |
23.1 |
9.38 |
5.8 |
3.15 |
1.65V |
105 |
73.6 |
58.0 |
34.6 |
26.2 |
22.2 |
9.02 |
5.59 |
3.04 |
1.70V |
99.1 |
68.3 |
54.8 |
32.7 |
24.9 |
21.2 |
8.66 |
5.37 |
2.94 |
1.75V |
92.8 |
65.1 |
51.6 |
30.9 |
23.6 |
20.1 |
8.26 |
5.15 |
2.84 |
1.80V |
88.5 |
62.7 |
49.8 |
30.1 |
23.0 |
19.6 |
8.10 |
5.05 |
2.80 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
1.60V |
201 |
142 |
102 |
60.0 |
44.7 |
36.2 |
16.6 |
10.7 |
5.87 |
1.65V |
192 |
136 |
98.4 |
58.1 |
43.4 |
35.2 |
16.2 |
10.5 |
5.77 |
1.70V |
184 |
125 |
94.9 |
56.1 |
42.0 |
34.2 |
15.9 |
10.3 |
5.69 |
1.75V |
175 |
123 |
91.5 |
54.2 |
40.6 |
33.2 |
15.5 |
10.1 |
5.62 |
1.80V |
166 |
121 |
88.0 |
52.2 |
39.3 |
32.2 |
15.1 |
9.83 |
5.51 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно- тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
